تفاصيل المنتج:
|
| اسم: | وحدة SPI LCD مقاس 2.4 بوصة | دقة: | 320x240 |
|---|---|---|---|
| حجم وحدة ثنائي الفينيل متعدد الكلور: | 77.18 × 42.72 (مم) | منطقة نشطة: | 36.72 × 48.96 (مم) |
| واجهة: | واجهة SPI ذات 4 أسلاك | زاوية مشاهدة: | 55/65/65/65 |
| وضع العرض: | TFT، أبيض عادة | درجات حرارة التشغيل: | -20 إلى 70 درجة |
| درجات حرارة التخزين: | -30 إلى 80 درجة | ||
| إبراز: | وحدة شاشة LCD TFT مقاس 2.2 بوصة,وحدة شاشة LCD TFT مع لوحة PCB,PCB Board TFT LCD Display Module |
||

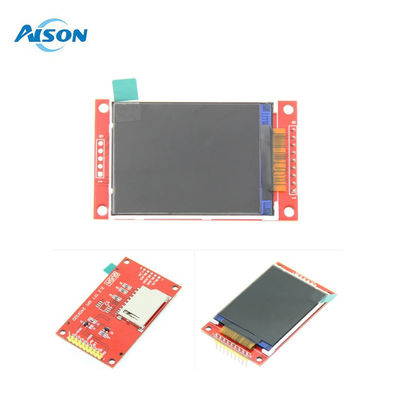

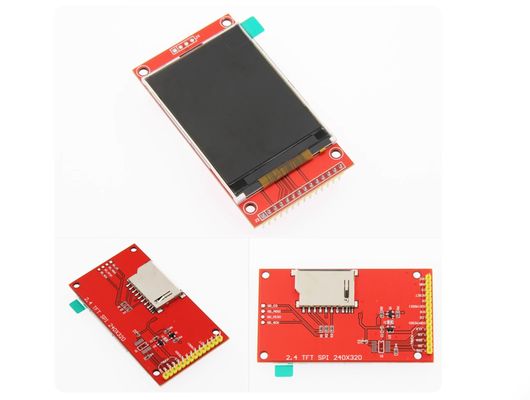

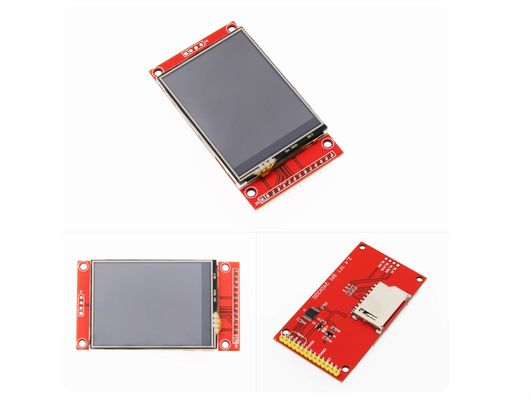

2.2 بوصة /2.4 بوصة /2.8 بوصة /3.2 بوصة /3.5 بوصة /4.0 بوصة SPI TFT LCD Module with PCB Board
الخيارات:
2.2 بوصة SPI LCD Module بدون لمسة2عرض SPI 2 بوصة مع RTP
2.4 بوصة SPI LCD Module بدون لمسة2.4 بوصة SPI عرض الوحدة مع RTP
2.8 بوصة SPI LCD Module بدون لمسة2.8 بوصة SPI عرض وحدة مع RTP
3.2 بوصة SPI LCD Module بدون لمسة3عرض SPI 2 بوصة مع RTP
3.5 بوصة SPI LCD Module بدون لمسة3.5 بوصة SPI عرض الوحدة مع RTP
4.0 بوصة SPI LCD Module بدون لمسة4.0 بوصة SPI عرض الوحدة مع RTP
الوصف العام

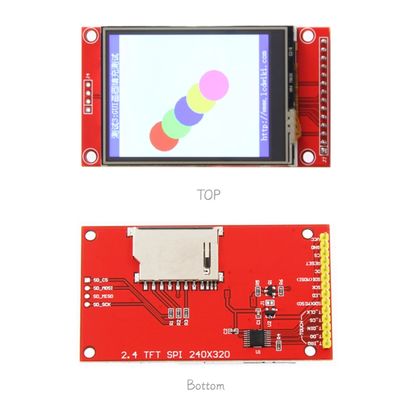

MSP2401/MSP2402هي وحدة TFT-LCD من النوع a-Si المنقولة (عرض كريستال مائع لترانزستورات السيليكون غير المتحركة الرقيقة) ، والتي تتكون من لوحة TFT-LCD ووحدة إضاءة خلفية لدائرة السائق. حجم اللوحة هو 2.4 بوصات و القرار هو 240x320. وحدة LCD TFT عالية الجودة. تتوفر وظيفة عرض الشاشة الجزئية. تتوفر أوضاع النوم والانتظار لتوفير الطاقة.

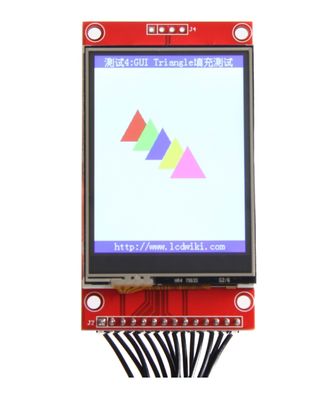

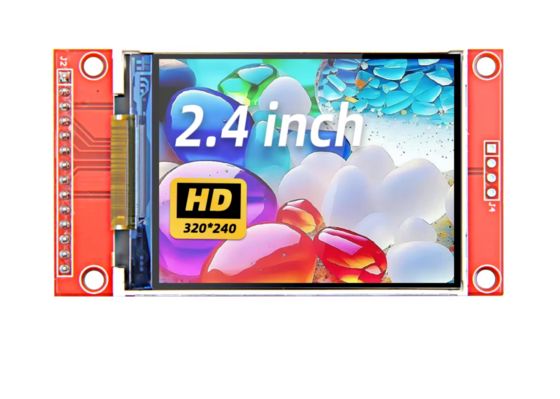

* شاشة ملونة 2.4 بوصة، دعم 65K عرض ألوان، عرض ألوان غنية
| الاسم | المعلم |
| عرض اللون | لون RGB 65K |
| SKU | MSP2401/MSP2402 |
| حجم الشاشة | 2.4 ((إنش) |
| النوع | TFT |
| مركز التحكم بالشاحنة | ILI9341 |
| القرار | 320*240 (بيكسل) |
| واجهة الوحدة | واجهة SPI ذات 4 أسلاك |
| المنطقة النشطة (منطقة AA) | 36.72×48.96 ((ملم) |
| حجم وحدات PCB | 77.18x42.72 ((ملم) |
| درجة حرارة العمل | -20°C~70°C |
| درجة حرارة التخزين | -30°C~80°C |
| فولتاج طاقة VCC | 3.3 فولت ~ 5 فولت |
| الجهد المنطقي من منفذ IO | 3.3V ((TTL) |
| استهلاك الطاقة | TBD |
| الوزن الخام ((حزمة تحتوي) | 22 ((ز) |
| الرقم | علامة الدبوس | الوصف |
| 1 | الـ VCC | إدخال طاقة 5 فولت/3.3 فولت |
| 2 | الـ GND | الأرض |
| 3 | CS | إشارة تحديد رقاقة LCD ، تمكين مستوى منخفض |
| 4 | إعادة تعيين | إشارة إعادة تعيين شاشة LCD ، إعادة تعيين مستوى منخفض |
| 5 | DC/RS | مستوى عال: سجل، مستوى منخفض: بيانات |
| 6 | SDI/MOSI | إشارة بيانات كتابة حافلة SPI |
| 7 | SCK | إشارة ساعة حافلة SPI |
| 8 | مصباح LED | إذا لم يتم التحكم بها، قم بتوصيل 3.3 فولت دائماً |
| 9 | SDO/MISO | حافلة SPI قراءة إشارة البيانات، إذا كنت لا تحتاج إلى وظيفة القراءة، لا يمكنك توصيلها |
