7 بوصة ESP32 وحدة عرض 5 فولت شاشات لمس سعة 500mA 8M PSRAM LVGL

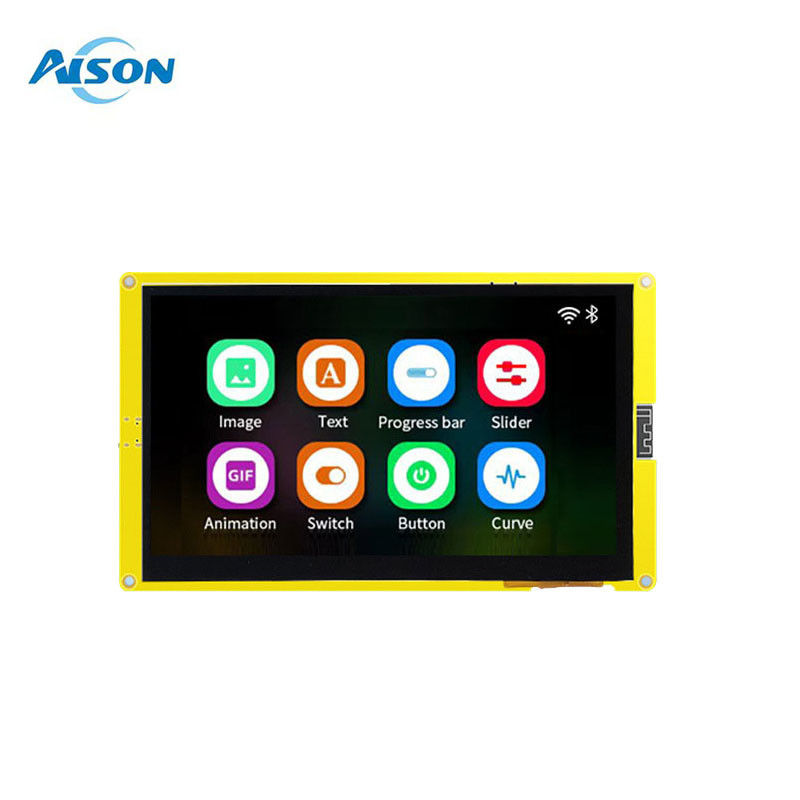

7.0 بوصة ESP32-8048S070C وحدة شاشة LCD 800 * 480 شاشة منفذ سلسلة 2.4 GHz Wifi Bluetooth 16MB SPI Flash و 8MB PSRAM

1"مراجعة عامة"

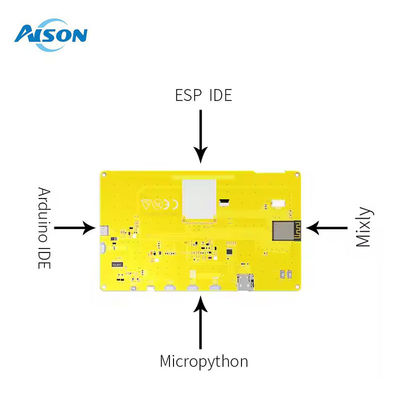

ESP32-8048S070C هي لوحة تطوير لشاشة اللمس البصرية ، تم تجهيز اللوحة ببرامج التشغيل المنصة GUI التي طورت بشكل مستقل ،دعم البرمجة الرسومية للسحب والإسقاط لمساعدة المستخدمين على إكمال تطوير منصة التحكم المخصصة. يتبنى المتحكم الرئيسي من ESP32-8048S070C لوحة التطوير ESP32-S3-WROOM-1 وحدة، هذه الوحدة هي Wi-Fi + Bt + ble وحدة MCU للأغراض العامة، 16MB SPI فلاش و 8MB PSRAM يتم تكوينها في.يمكن لوحة تطوير ESP32-8048S070C أيضًا تطوير وتصحيح وظائف مثل الأزرار والصوت والكاميرا من خلال واجهات التوسيع على كلا الجانبين ، مما يقلل بشكل كبير من دورة تطوير المستخدمين.

2الموارد الأجهزة التالية

1) ESP32-S3-WROOM-1 الوحدة

ESP32-S3-WROOM-1 هي و Wi Fi + Bt + ble وحدة MCU لجميع أنواع التطبيقات. لديها وظائف قوية وتطبيقات واسعة.يمكن استخدامه في شبكات أجهزة الاستشعار ذات الطاقة المنخفضة والتطبيقات المطالبة، على سبيل المثال ، ترميز الصوت ، التدفق الصوتي وتفكيك MP3. معايير هذا ESP32-S3-WROOM-1 هي: 8Mbyte PSRAM + 16Mbyte فلاش.

2) واجهة TP

واجهة لوحة لمسة سعة، واجهة I2C، 0.5mm الفاصل، 6pin، النمط التمرير.

3) واجهة شاشة LCM واجهة شاشة LCM 7.0 بوصة، واجهة SPI، 1.25mm المسافة، هذه واجهة SPI متصلة واجهة HSPI الأجهزة من esp32، ويمكن أن تردد ساعة التشغيل
تصل إلى 80 ميغاهرتز. معايير الشاشة المستخدمة هي: الحجم 7.0 بوصة؛ كثافة البكسل-165PPI؛ الدقة:800*RGB*480؛ نموذج الشاشة:

ESP32-8048S070C

4) إدارة الطاقة

اثنين من أجهزة التشغيل الكهربائية ذات الطاقة 3.3 فولت، أحدهما يوفر الطاقة إلى اللوحة نفسها، والآخر يوفر الطاقة إلى اللوحة الخارجية للتوسع،إمدادات الطاقة منفصلة لمنع لوحة التوسع من التدخل في إمدادات الطاقة من esp32-S3، يضمن استقرار esp32-S3.

5) واجهة الطاقة الخارجية

واجهة الطاقة الخارجية المحجوزة (إيجابية وسلبية كما هو مبين في علامة + - على الشكل) ، نطاق الجهد المدخل 5v، الحد الأقصى لتيار الحمل I > 2A.

6) مفتاح RST

اضغط على زر إعادة ضبط الذاتي لربط دبوس EN من ESP32-S3. يمكن استخدام هذا الزر لإعادة ضبط ESP32-S3.

7) واجهة من النوع C

واجهة USB-C العالمية (وجهة Type-C) ، تستخدم هذه الواجهة لتشغيل لوحة التطوير والاتصالات UART وتنزيل البرمجيات الثابتة.أجهزة دائرة التنزيل تنفذ التحكم في تدفق البيانات، لذا فإن تنزيل البرمجيات الثابتة يدعم تنزيل تلقائي بنقرة واحدة

3قوة التعليمات

1) إمدادات الطاقة

هذه اللوحة التطوير يدعم USB نوع C 5 فولت مصدر الطاقة وحجز واجهة مدخل الطاقة الخارجية (كما هو مبين من قبل رقم المرجع 5 في الشكل 3).

أن التيار الداخلي لجهد الدخول 5 فولت ليس أقل من 1A عندما لا يتم إدخال لوحات توسيع أخرى ،ومواد الدعم للجهد المدخل 5 فولت لا تقل عن 2A عندما يتم إدخال لوحات توسيع أخرى (راجع الاستهلاك الفعلي للطاقة من لوحات التوسيع للتفاصيل)ملاحظة: عندما يتم توفير مصدر الطاقة الخارجي من خلال واجهة الطاقة المحجوزة ، فإن نطاق إدخال فولتاج مصدر الطاقة هو 5 فولت ، ويوصى بأن يكون تيار الحمل I> 2A.

2) الاحتياطات

يرجى التأكد من أن كابلات FPC من شاشات TP و LCM تم إدخالها في منافذ FPC المقابلة قبل تشغيل لوحة التطوير ، وإلا

4المعلمات الكهربائية لللوحة

بيئة الاختبار:

1درجة الحرارة: درجة حرارة الغرفة 25 °C

2إمدادات الطاقة: 5.0 فولت

معايير الاختبار:

1التيار العادي للعمل: 500mA ((متوسط التيار)

5البرنامج الثابت يحترق

الخطوة الأولى:

ربط لوحة ESP32-8048S070C إلى الكمبيوتر عبر كابل بيانات USB-TypeC.البرمجيات الثابتة يمكن تحميلها تلقائيًا من خلال ESP32 Flash_Download_Tools.

الخطوة الثانية:

كما هو موضح في الشكل 7-1 أدناه: حدد مسار البرنامج الثابت الذي سيتم تحميله في 1. العنوان عادة 0X00. بعد الإعداد، تذكر أن تفتقد الجبهة؛ حدد ساعة النظام لتكون 40 ميغا هرتز في موقعين؛اختر حجم فلاش ك 128Mbit في 3 أماكن؛ حدد SPI الوضع كوضع DIO في 4 أماكن؛ حدد رقم منفذ اللوحة الحالية المعترف بها من قبل الكمبيوتر في 5؛ حدد معدل بوود الميناء التسلسلي في 6 أماكن (كلما زادت القيمة،أسرع معدل تنزيل البرمجيات الثابتة، و الحد الأقصى للدعم هو 1152000bps) ؛ بعد الانتهاء من التكوين السابق ، انقر على 7 لبدء حرق البرنامج الثابت.

الخطوة الثالثة:

بعد الانتهاء من الخطوتين المذكورتين أعلاه، اضغط على زر إعادة التثبيت على الجزء الخلفي من
لوحة التطوير لبدء تشغيل البرمجيات الثابتة فقط حرق.
