تفاصيل المنتج:
|
| البند: | 3.5 بوصة شاشة تعمل باللمس | دقة العرض: | 480X320 |
|---|---|---|---|
| حجم ثنائي الفينيل متعدد الكلور: | 56.34x98 مم | منطقة LCD النشطة: | 48.96x73.44 ملم |
| واجهة LCD: | SPI 4 خط | زاوية النظر: | 55/65/65/65 |
| نوع العرض: | TFT، أبيض عادة | درجات حرارة التشغيل: | -20 إلى 70 درجة |
| إبراز: | شاشة TFT SPI بحجم 480x320,شاشة TFT SPI بحجم 3.5 بوصة,شاشة TFT SPI ذات 4 أسلاك,3.5 Inch SPI TFT display,4 Wire SPI TFT display |
||

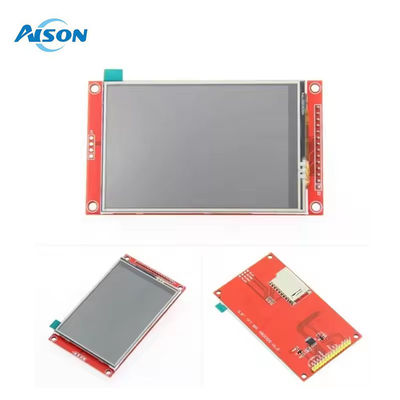

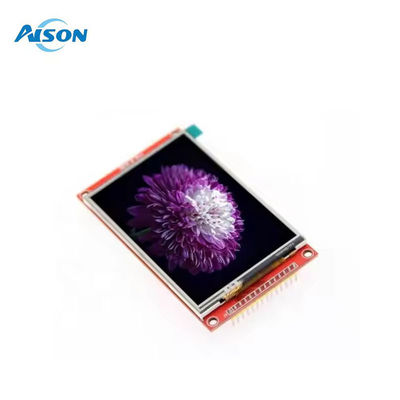

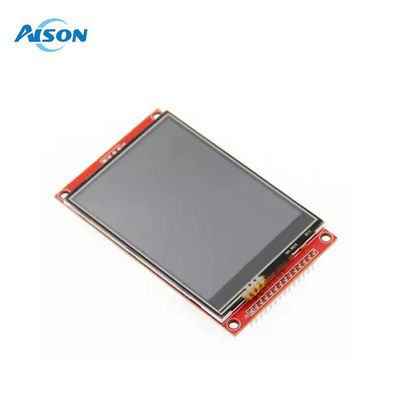

3.5 بوصة 480x320 SPI شاشة TFT ILI9488 سائق 4 سلك SPI وحدة شاشة لمسة مقاومة
الخيارات:
2.2 بوصة SPI LCD Module بدون لمسة2عرض SPI 2 بوصة مع RTP
2.4 بوصة SPI LCD Module بدون لمسة2.4 بوصة SPI عرض الوحدة مع RTP
2.8 بوصة SPI LCD Module بدون لمسة2.8 بوصة SPI عرض وحدة مع RTP
3.2 بوصة SPI LCD Module بدون لمسة3عرض SPI 2 بوصة مع RTP
3.5 بوصة SPI LCD Module بدون لمسة3.5 بوصة SPI عرض الوحدة مع RTP
4.0 بوصة SPI LCD Module بدون لمسة4.0 بوصة SPI عرض الوحدة مع RTP
السمة
• شاشة ملونة 3.5 بوصة، تدعم شاشة 65K ملونة، شاشة ألوان غنية، دقة 480X320
• باستخدام الحافلة المتسلسلة SPI، فإنه يستغرق فقط عدد قليل من IOs لإضاءة الشاشة

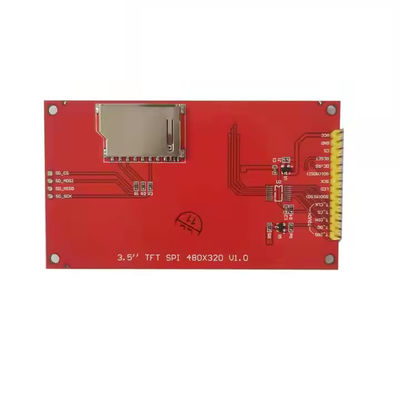

• من السهل توسيع التجربة مع فتحة بطاقة SD
• تقدم نموذج غني من البرنامج
• معايير العمليات العسكرية ، العمل المستقر على المدى الطويل
• توفير الدعم التقني الكامن للسائق
| الاسم | المعلم |
| عرض اللون | لون RGB 65K |
| SKU | لديها شاشة لمسة: MSP3520 |
| لا يحتوي على شاشة لمسة: MSP3521 | |
| حجم الشاشة | 3.5 ((إنش) |
| النوع | TFT |
| مركز التحكم بالشاحنة | ILI9488 |
| القرار | 480*320 (بيكسل) |
| واجهة الوحدة | واجهة SPI ذات 4 أسلاك |
| المنطقة النشطة (منطقة AA) | 48.96x73.44 ((ملم) |
| حجم وحدات PCB | 56.34×98 ((ملم) |
| درجة حرارة العمل | -20°C~70°C |
| درجة حرارة التخزين | -30°C~80°C |
| فولتاج طاقة VCC | 3.3 فولت ~ 5 فولت |
| الجهد المنطقي من منفذ IO | 3.3V ((TTL) |
| استهلاك الطاقة | حوالي 90mA |
3.5 بوصة SPI TFT العرضتعريف الواجهة
| الرقم | علامة الدبوس | الوصف |
| 1 | الـ VCC | إدخال طاقة 5 فولت/3.3 فولت |
| 2 | الـ GND | الأرض |
| 3 | CS | إشارة تحديد رقاقة LCD ، تمكين مستوى منخفض |
| 4 | إعادة تعيين | إشارة إعادة تعيين شاشة LCD ، إعادة تعيين مستوى منخفض |
| 5 | DC/RS | مستوى عال: سجل، مستوى منخفض: بيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة حافلة SPI |
| 7 | SCK | إشارة ساعة حافلة SPI |
| 8 | مصباح LED | إذا لم يتم التحكم بها، قم بتوصيل 3.3 فولت دائماً |
| 9 | SDO ((MISO) | حافلة SPI قراءة إشارة البيانات، إذا كنت لا تحتاج إلى وظيفة القراءة، لا يمكنك توصيلها |
| (التي تليها هي سلك خط إشارة الشاشة اللمسية، إذا كنت لا تحتاج إلى وظيفة اللمس أو الوحدة نفسها ليس لديها وظيفة اللمس، لا يمكنك توصيلها) | ||
| 10 | T_CLK | إشارة ساعة حافلة SPI |
| 11 | T_CS | الشاشة اللمسية شريحة تحديد إشارة، فعالية مستوى منخفض |
| 12 | T_DIN | إدخال حافلة SPI باللمس |
| 13 | T_DO | مخرج حافلة SPI باللمس |
| 14 | T_IRQ | إشارة انقطاع شاشة اللمس، مستوى منخفض عند اكتشاف اللمس |
