تفاصيل المنتج:
|
| اسم العرض: | وحدة LCD 3.5 بوصة SPI TFT | القرار: | 480X320 |
|---|---|---|---|
| حجم وحدة ثنائي الفينيل متعدد الكلور: | 56.34x98 مم | المنطقة النشطة: | 48.96x73.44 ملم |
| واجهة: | SPI 4 خط | زاوية الرؤية: | 55/65/65/65 |
| وضع العرض: | TFT، أبيض عادة | دائرة السائق: | ILI9488 |
| لوحة اللمس: | بدون كابتش | ||
| إبراز: | وحدة LCD 3.5 بوصة SPI TFT,وحدة شاشة LCD TFT SPI ILI9488,وحدة شاشة LCD TFT SPI 480x320,ILI9488 SPI TFT LCD Module,480x320 SPI TFT LCD Module |
||

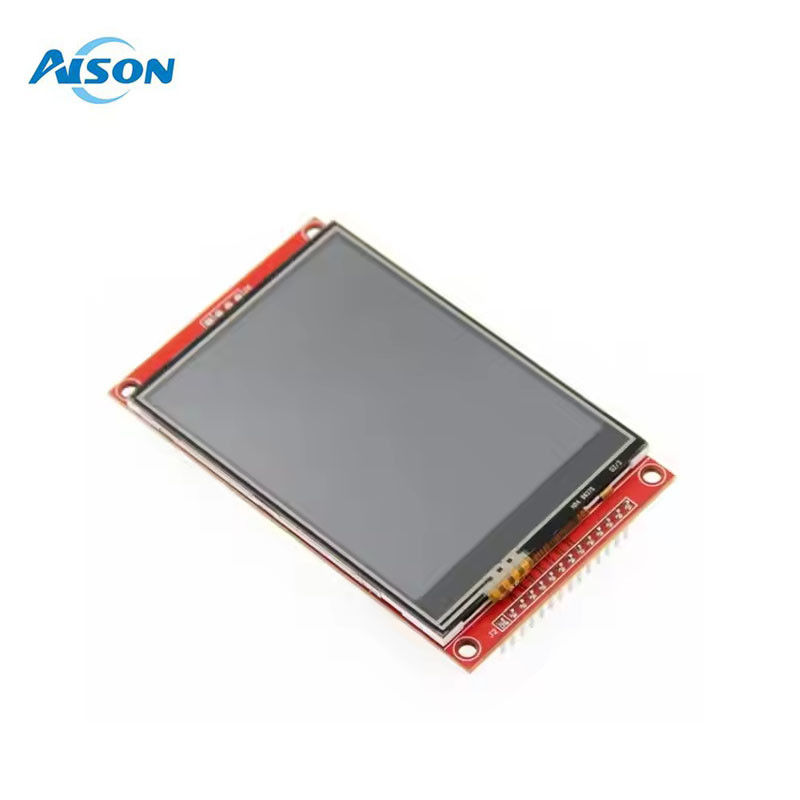

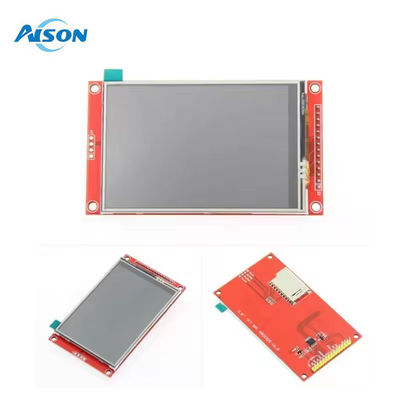

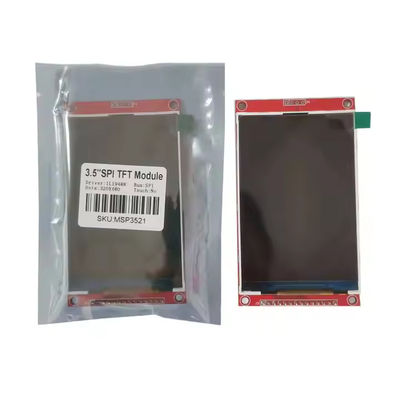

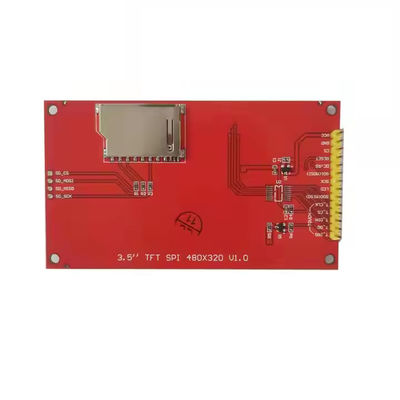

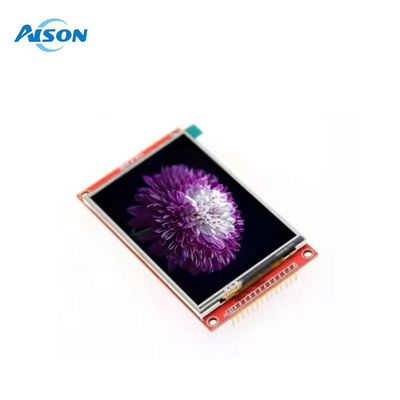

3.5 بوصة SPI TFT LCD Module مع ILI9488 480x320 دقة
الخيارات:
2.2 بوصة SPI LCD Module بدون لمسة2عرض SPI 2 بوصة مع RTP
2.4 بوصة SPI LCD Module بدون لمسة2.4 بوصة SPI عرض الوحدة مع RTP
2.8 بوصة SPI LCD Module بدون لمسة2.8 بوصة SPI عرض وحدة مع RTP
3.2 بوصة SPI LCD Module بدون لمسة3عرض SPI 2 بوصة مع RTP
3.5 بوصة SPI LCD Module بدون لمسة3.5 بوصة SPI عرض الوحدة مع RTP
4.0 بوصة SPI LCD Module بدون لمسة4.0 بوصة SPI عرض الوحدة مع RTP
3.5 بوصة TFT LCD مع واجهة SPI المواصفات:
◦ لون الشاشة: لون RGB 65K
◦ حجم الشاشة: 3.5 ((إنش)
◦ النوع: TFT
◦ مركز التحكم في السائق: ILI9488
◦ الدقة: 480*320 (بيكسل)
◦ واجهة الوحدة: واجهة SPI ذات 4 أسلاك
◦ المنطقة النشطة (منطقة AA): 48.96x73.44 ((ملم)
◦ وحدات PCB الحجم: 56.34x98 ((ملم)
◦ درجة حرارة التشغيل: -20°C~60°C
◦ درجة حرارة التخزين: -30°C~70°C
◦ فولتاج طاقة VCC: 3.3V ~ 5V
◦ فولتاج منفذ IO المنطقي: 3.3V ((TTL)
◦ استهلاك الطاقة: TBD
3.5تعريف واجهة وحدة SPI TFT
| الرقم | علامة الدبوس | الوصف |
| 1 | الـ VCC | إدخال طاقة 5 فولت/3.3 فولت |
| 2 | الـ GND | الأرض |
| 3 | CS | إشارة تحديد رقاقة LCD ، تمكين مستوى منخفض |
| 4 | إعادة تعيين | إشارة إعادة تعيين شاشة LCD ، إعادة تعيين مستوى منخفض |
| 5 | DC/RS | مستوى عال: سجل، مستوى منخفض: بيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة حافلة SPI |
| 7 | SCK | إشارة ساعة حافلة SPI |
| 8 | مصباح LED | إذا لم يتم التحكم بها، قم بتوصيل 3.3 فولت دائماً |
| 9 | SDO ((MISO) | حافلة SPI قراءة إشارة البيانات، إذا كنت لا تحتاج إلى وظيفة القراءة، لا يمكنك توصيلها |
| (التي تليها هي سلك خط إشارة الشاشة اللمسية، إذا كنت لا تحتاج إلى وظيفة اللمس أو الوحدة نفسها ليس لديها وظيفة اللمس، لا يمكنك توصيلها) | ||
| 10 | T_CLK | إشارة ساعة حافلة SPI |
| 11 | T_CS | الشاشة اللمسية شريحة تحديد إشارة، فعالية مستوى منخفض |
| 12 | T_DIN | إدخال حافلة SPI باللمس |
| 13 | T_DO | مخرج حافلة SPI باللمس |
| 14 | T_IRQ | إشارة انقطاع شاشة اللمس، مستوى منخفض عند اكتشاف اللمس |
