تفاصيل المنتج:
|
| النموذج: | 2.8 بوصة SPI TFT MSP2806 | القرار: | 240 × 320 |
|---|---|---|---|
| حجم وحدة ثنائي الفينيل متعدد الكلور: | 50.0x86.0 (مم) | منطقة LCD النشطة: | 43.2x57.6 (مم) |
| واجهة LCD: | SPI 4 خط | وضع العرض: | عادة أبيض |
| وحدة تحكم السائق: | ILI9341 | لوحة اللمس: | بدون لمس |
| إبراز: | وحدة شاشة LCD TFT SPI للوحة PCB,وحدة شاشة LCD TFT SPI بحجم 240*320,وحدة شاشة LCD TFT SPI بحجم 2.8 بوصة,240*320 SPI TFT LCD Module,2.8 inch SPI TFT LCD Module |
||

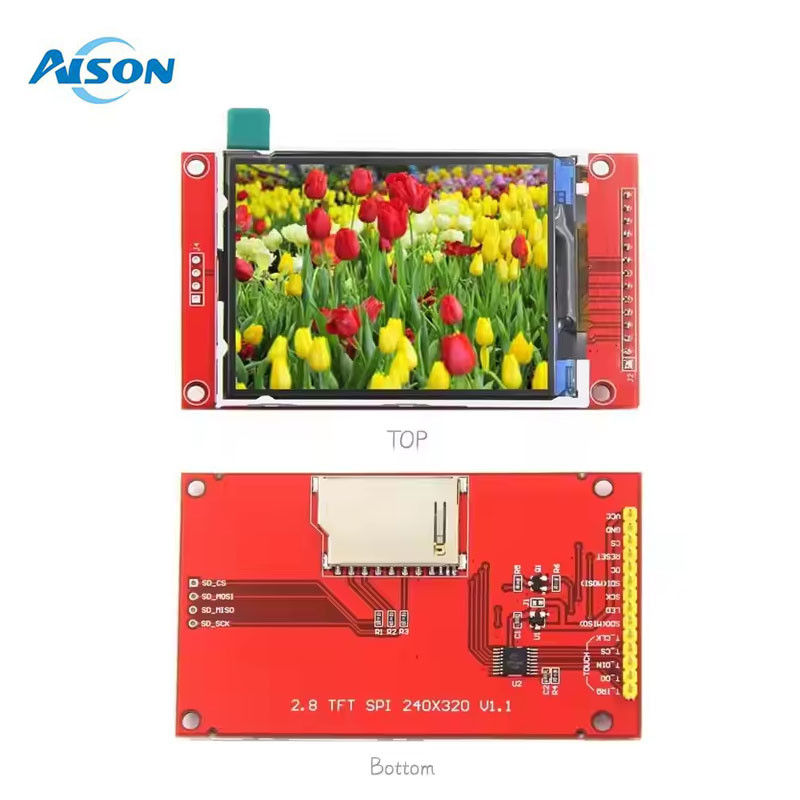

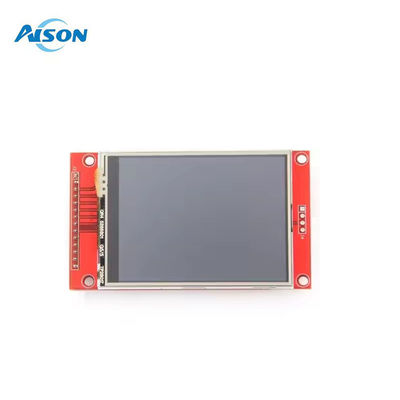

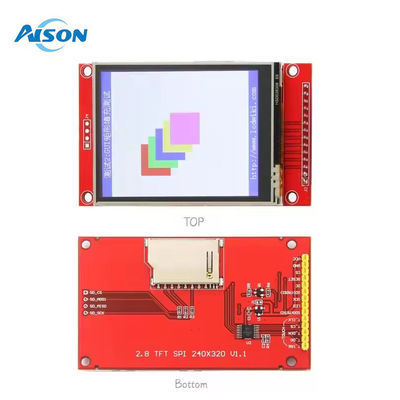

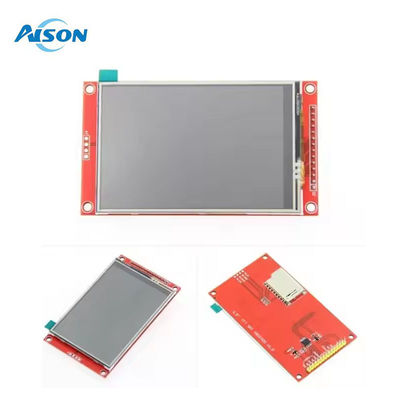

2.8 بوصة SPI TFT LCD Module 240*320 ILI9341 مع لوحة PCB
الخيارات:
2.2 بوصة SPI LCD Module بدون لمسة2عرض SPI 2 بوصة مع RTP
2.4 بوصة SPI LCD Module بدون لمسة2.4 بوصة SPI عرض الوحدة مع RTP
2.8 بوصة SPI LCD Module بدون لمسة2.8 بوصة SPI عرض وحدة مع RTP
3.2 بوصة SPI LCD Module بدون لمسة3عرض SPI 2 بوصة مع RTP
3.5 بوصة SPI LCD Module بدون لمسة3.5 بوصة SPI عرض الوحدة مع RTP
4.0 بوصة SPI LCD Module بدون لمسة4.0 بوصة SPI عرض الوحدة مع RTP
| الاسم | المعلم |
| عرض اللون | لون RGB 65K |
| SKU | لديها شاشة لمسة: MSP2807 |
| لا يحتوي على شاشة لمسة: MSP2806 | |
| حجم الشاشة | 2.8 ((إنش) |
| النوع | TFT |
| مركز التحكم بالشاحنة | ILI9341 |
| القرار | 320*240 (بيكسل) |
| واجهة الوحدة | واجهة SPI ذات 4 أسلاك |
| المنطقة النشطة (منطقة AA) | 43.2x57.6 ((ملم) |
| حجم وحدات PCB | 50.0x86.0 ((ملم) |
| درجة حرارة العمل | -20°C~60°C |
| درجة حرارة التخزين | -30°C~70°C |
| فولتاج طاقة VCC | 3.3 فولت ~ 5 فولت |
| الجهد المنطقي من منفذ IO | 3.3V ((TTL) |
| استهلاك الطاقة | TBD |
| الوزن الخام ((حزمة تحتوي) | بدون لمس: 34 ((ز) / مع لمس: 43 ((ز)) |
تعريف الواجهة
| الرقم | علامة الدبوس | الوصف |
| 1 | الـ VCC | إدخال طاقة 5 فولت/3.3 فولت |
| 2 | الـ GND | الأرض |
| 3 | CS | إشارة تحديد رقاقة LCD ، تمكين مستوى منخفض |
| 4 | إعادة تعيين | إشارة إعادة تعيين شاشة LCD ، إعادة تعيين مستوى منخفض |
| 5 | DC/RS | سجل LCD / إشارة اختيار البيانات ،
مستوى عال: سجل، مستوى منخفض: بيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة حافلة SPI |
| 7 | SCK | إشارة ساعة حافلة SPI |
| 8 | مصباح LED | التحكم في الضوء الخلفي، الإضاءة عالية المستوى،
إذا لم يتم التحكم بها، قم بتوصيل 3.3 فولت دائماً |
| 9 | SDO ((MISO) | حافلة SPI قراءة إشارة البيانات، إذا كنت لا تحتاج إلى وظيفة القراءة، لا يمكنك توصيلها |
| (التي تليها هي سلك خط إشارة الشاشة اللمسية، إذا كنت لا تحتاج إلى وظيفة اللمس أو الوحدة نفسها ليس لديها وظيفة اللمس، لا يمكنك توصيلها) | ||
| 10 | T_CLK | إشارة ساعة حافلة SPI |
| 11 | T_CS | الشاشة اللمسية شريحة تحديد إشارة، فعالية مستوى منخفض |
| 12 | T_DIN | إدخال حافلة SPI باللمس |
| 13 | T_DO | مخرج حافلة SPI باللمس |
| 14 | T_IRQ | مخرج حافلة SPI باللمس |
