تفاصيل المنتج:
|
| الاسم: | 2.8 بوصة SPI TFT LCD لوحة اللمس لوحة | القرار: | 240 × 320 |
|---|---|---|---|
| حجم وحدة ثنائي الفينيل متعدد الكلور: | 50.0x86.0 (مم) | المنطقة النشطة: | 43.2x57.6 (مم) |
| واجهة: | SPI 4 خط | زاوية النظر: | 55/65/65/65 |
| وضع العرض: | TFT، أبيض عادة | دائرة السائق: | ILI9341 |
| شاشة لمسة: | بدون RTP | ||
| إبراز: | وحدة شاشة LCD TFT SPI بحجم 240x320,2.8 بوصة TFT وحدة عرض LCD,وحدة شاشة LCD TFT ILI9341,2.8 Inch TFT LCD Display Module,ILI9341 TFT LCD Display Module |
||

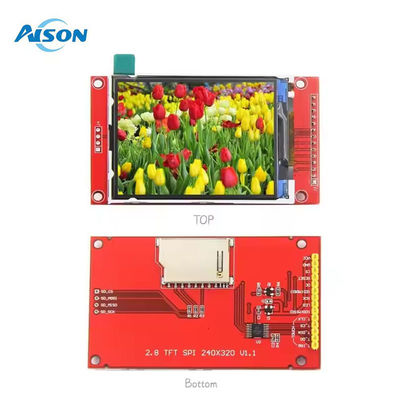

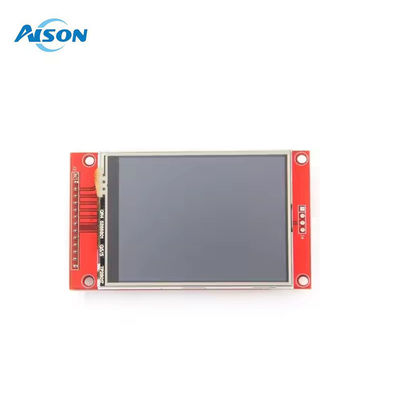

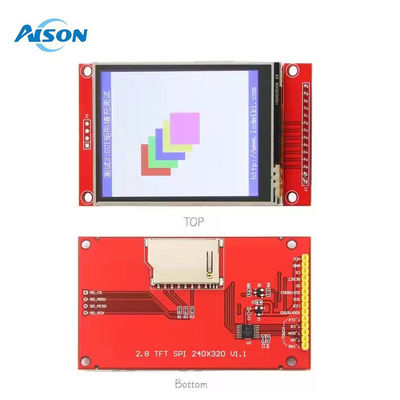

2.8 بوصة SPI TFT وحدات العرض LCD 240x320 SPI سلسلة ILI9341 سائق IC
الخيارات:
2.2 بوصة SPI LCD Module بدون لمسة2عرض SPI 2 بوصة مع RTP
2.4 بوصة SPI LCD Module بدون لمسة2.4 بوصة SPI عرض الوحدة مع RTP

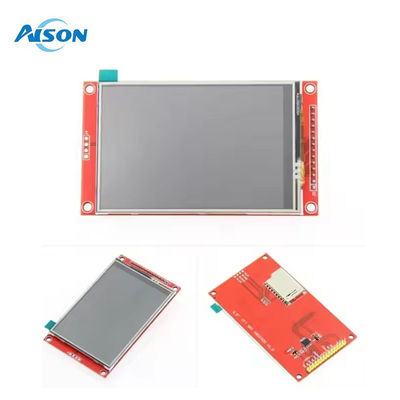

2.8 بوصة SPI LCD Module بدون لمسة2.8 بوصة SPI عرض وحدة مع RTP
3.2 بوصة SPI LCD Module بدون لمسة3عرض SPI 2 بوصة مع RTP
3.5 بوصة SPI LCD Module بدون لمسة3.5 بوصة SPI عرض الوحدة مع RTP
4.0 بوصة SPI LCD Module بدون لمسة4.0 بوصة SPI عرض الوحدة مع RTP
| الاسم | المعلم |
| عرض اللون | لون RGB 65K |
| SKU | لديها شاشة لمسة: MSP2807 |
| لا يحتوي على شاشة لمسة: MSP2806 | |
| حجم الشاشة | 2.8 ((إنش) |
| النوع | TFT |
| مركز التحكم بالشاحنة | ILI9341 |
| القرار | 320*240 (بيكسل) |
| واجهة الوحدة | واجهة SPI ذات 4 أسلاك |
| المنطقة النشطة (منطقة AA) | 43.2x57.6 ((ملم) |
| حجم وحدات PCB | 50.0x86.0 ((ملم) |
| درجة حرارة العمل | -20°C~60°C |
| درجة حرارة التخزين | -30°C~70°C |
| فولتاج طاقة VCC | 3.3 فولت ~ 5 فولت |
| الجهد المنطقي من منفذ IO | 3.3V ((TTL) |
| استهلاك الطاقة | TBD |
| الوزن الخام ((حزمة تحتوي) | بدون لمس: 34 ((ز) / مع لمس: 43 ((ز)) |
تعريف الواجهة
| الرقم | علامة الدبوس | الوصف |
| 1 | الـ VCC | إدخال طاقة 5 فولت/3.3 فولت |
| 2 | الـ GND | الأرض |
| 3 | CS | إشارة تحديد رقاقة LCD ، تمكين مستوى منخفض |
| 4 | إعادة تعيين | إشارة إعادة تعيين شاشة LCD ، إعادة تعيين مستوى منخفض |
| 5 | DC/RS | سجل LCD / إشارة اختيار البيانات ،
مستوى عال: سجل، مستوى منخفض: بيانات |
| 6 | SDI ((MOSI) | إشارة بيانات كتابة حافلة SPI |
| 7 | SCK | إشارة ساعة حافلة SPI |
| 8 | مصباح LED | التحكم في الضوء الخلفي، الإضاءة عالية المستوى،
إذا لم يتم التحكم بها، قم بتوصيل 3.3 فولت دائماً |
| 9 | SDO ((MISO) | حافلة SPI قراءة إشارة البيانات، إذا كنت لا تحتاج إلى وظيفة القراءة، لا يمكنك توصيلها |
| (التي تليها هي سلك خط إشارة الشاشة اللمسية، إذا كنت لا تحتاج إلى وظيفة اللمس أو الوحدة نفسها ليس لديها وظيفة اللمس، لا يمكنك توصيلها) | ||
| 10 | T_CLK | إشارة ساعة حافلة SPI |
| 11 | T_CS | الشاشة اللمسية شريحة تحديد إشارة، فعالية مستوى منخفض |
| 12 | T_DIN | إدخال حافلة SPI باللمس |
| 13 | T_DO | مخرج حافلة SPI باللمس |
| 14 | T_IRQ | مخرج حافلة SPI باللمس |
